Dokumentation¶

Frontend¶

GUI¶

Die grafische Benutzeroberfläche wurde mithilfe des Web-Frameworks ReactJS in TypeScript geschrieben und mit der Erweiterung Material-UI designt.

Struktur¶

Die Oberfläche besteht aus mehreren Komponenten (Components), welche je nach Bedarf geladen und angezeigt werden. So wird beispielsweise bei einem Klick auf einen Button keine neue HTML-Datei geladen, sondern in die aktuelle der neue Component hinzugefügt.

index¶

Die index.html wird vom Browser geladen. Diese beinhaltet den div-Container root:

<div id="root"></div>

In der index.tsx wird mithilfe der ID des Komponenten App in den Container geladen.

ReactDOM.render(
  <React.StrictMode>
    <App />
  </React.StrictMode>,
  document.getElementById("root")
);

App¶

Der Komponent App besteht aus einem Header- und einem Main-Komponenten.

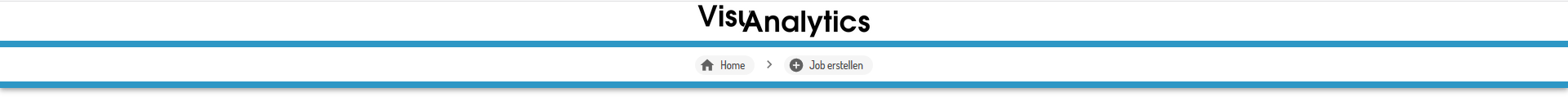

Der Header befindet sich immer am oberen Bildschirmrand, daher liegt dieser über Main. In Main wird der Inhalt der Seite geladen.

<ComponentProvider>
  <header />
  <main />
</ComponentProvider>

Main¶

export const Main = () => {
  const component = React.useContext(ComponentContext);
  return <>{component ? <component.current.component /> : null}</>;
};

Main zeigt immer den aktuellen Komponenten an. Soll sich also die Seite beim Klicken auf einen Button verändern, so muss nur der aktuelle Komponent (current.component) gesetzt werden.

Home¶

<Container maxWidth={"md"} className={classes.margin}>
    <Paper variant="outlined" className={classes.paper}>
        {..}
        <JobList/>
    </Paper>
</Container>

Home stellt die Startseite dar. Auf dieser wird eine Liste aller angelegten Jobs angezeigt. Dazu gibt es den Komponenten JobList.

JobList¶

{
  jobInfo.map((j) => (
    <div key={j.id}>
      <JobItem />
    </div>
  ));
}

In dem Komponenten JobList wird für jeden angelegten Job ein Komponent von JobItem generiert.

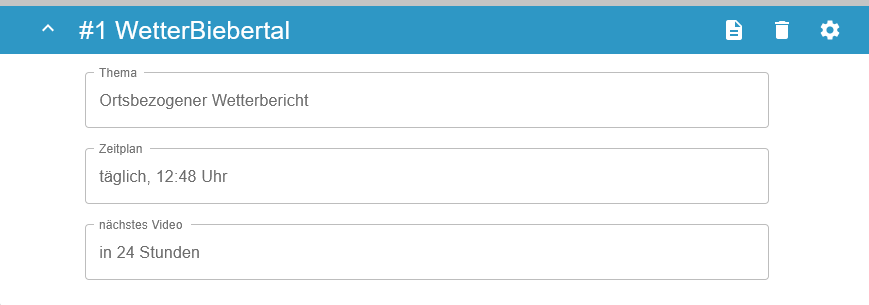

JobItem¶

Ein JobItem beinhaltet den Komponenten JobInfo, welcher die Informationen eines Jobs anzeigt, sowie den Komponenten JobSettings, auf welchem man Änderungen an den Einstellungen des Jobs vornehmen kann.

JobInfo¶

Der Komponent JobInfo beinhaltet drei Infomationen zu einem Job:

Das Thema des Jobs.
Der allgemeine Zeitplan, nach dem Job der Job ausgeführt wird.
Die Information, wann der Job das nächste Mal ausgeführt wird.

JobSettings¶

Der Komponent JobSettings beinhaltet den Komponenten SettingsPage, welcher aus den drei Komponenten ParamSelection, ScheduleSelection und DeleteSelection besteht.

JobCreate¶

Möchte man einen neuen Job erstellen, so wird beim Klicken auf den dazugehörigen Button der Komponent JobCreate in den Main-Komponenten geladen.

const components = React.useContext(ComponentContext);
onClick={() => components?.setCurrent("jobpage")}

Dabei handelt es sich um einen Stepper, welcher aus drei Seiten besteht.

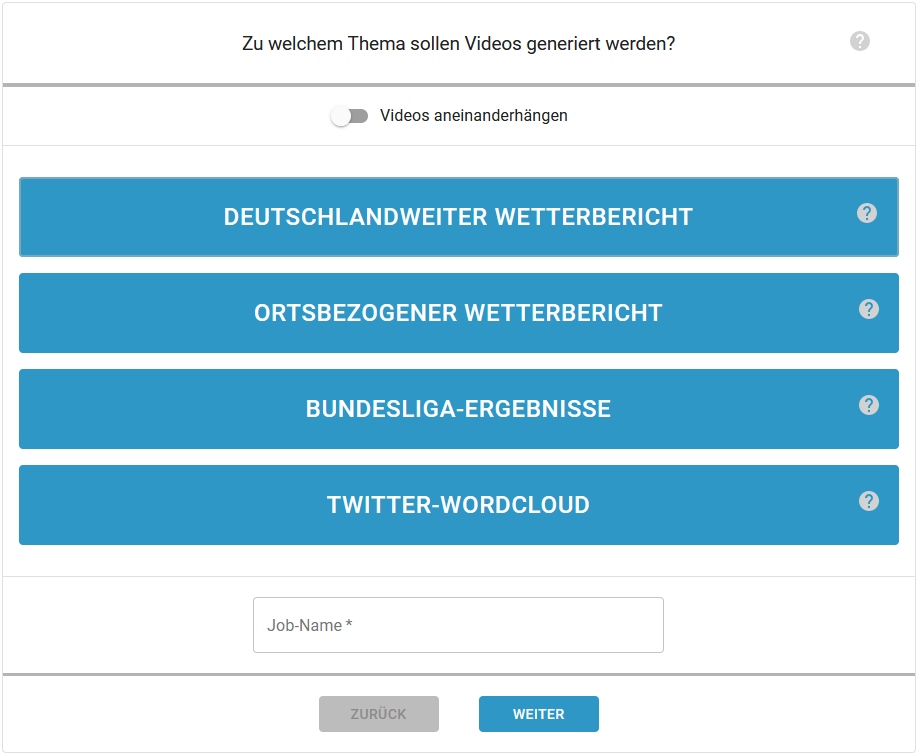

TopicSelection¶

Die erste Seite (TopicSelection) dient zur Auswahl des Themas. Zusätzlich lässt sich hier der Name für den Job festlegen.

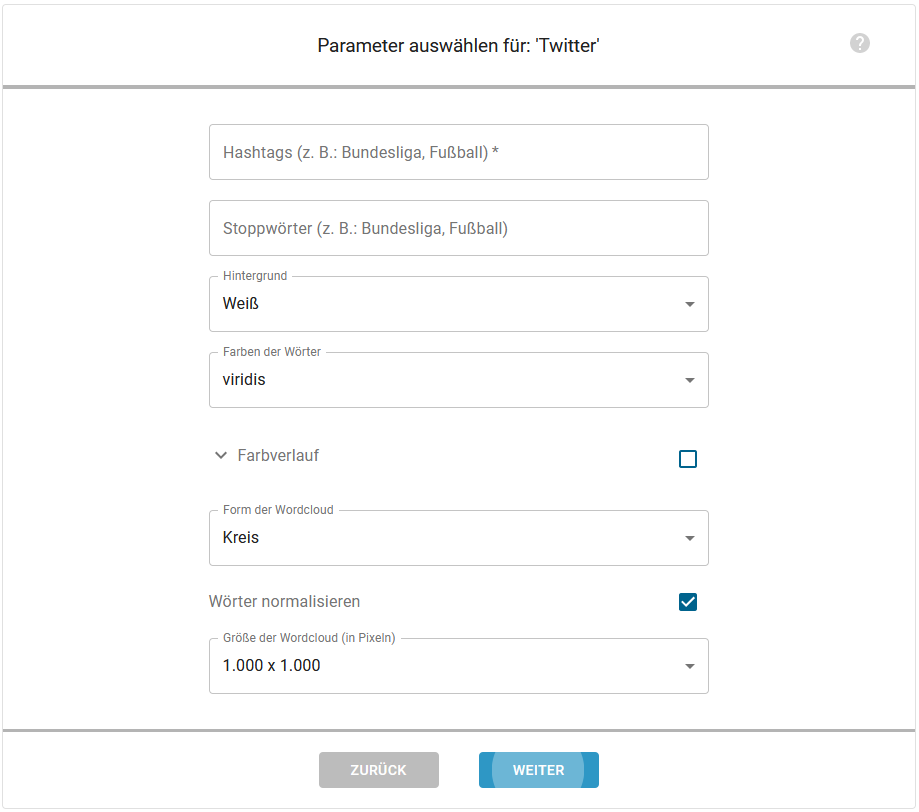

ParamSelection¶

Die zweite Seite des Steppers gibt dem Nutzer die Möglichkeit, themenspezifische Parameter zu setzen. So können z.B. bei einem Wetterbericht der gewünschte Ort oder bei einer Twitter-Wordcloud die zu verwendenden Hashtags angegegeben werden.

Wie die Parameter und deren Input-Felder für jedes Thema in der Oberfläche dargestellt werden, siehe hier.

SettingsPage¶

Auf der letzten Seite kann der Benutzer zwischen zwei Tabs auswählen.

Generieren: Komponent ScheduleSelection
Löschen: Komponent DeleteSelection

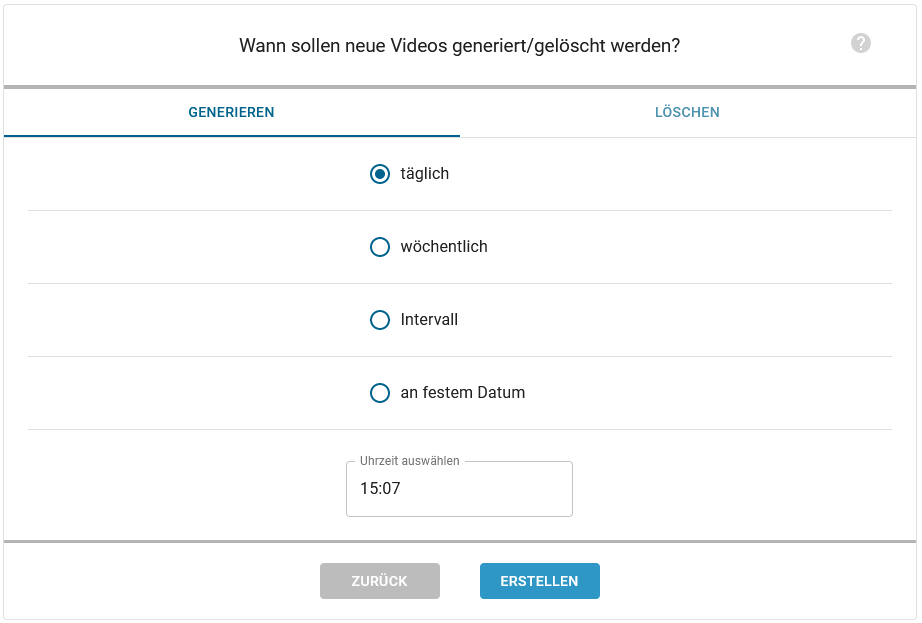

ScheduleSelection¶

Auf dem ersten Tab kann der Benutzer auswählen, zu welchen Zeitpunkten das Video generiert werden soll.

Dazu gibt es folgende Optionen:

täglich: Das Video wird täglich zu einer ausgewählten Uhrzeit generiert.

wöchentlich: Das Video wird jede Woche an ausgewählten Wochentagen generiert.

an festem Datum: Das Video wird einmalig an einem bestimmten Datum generiert.

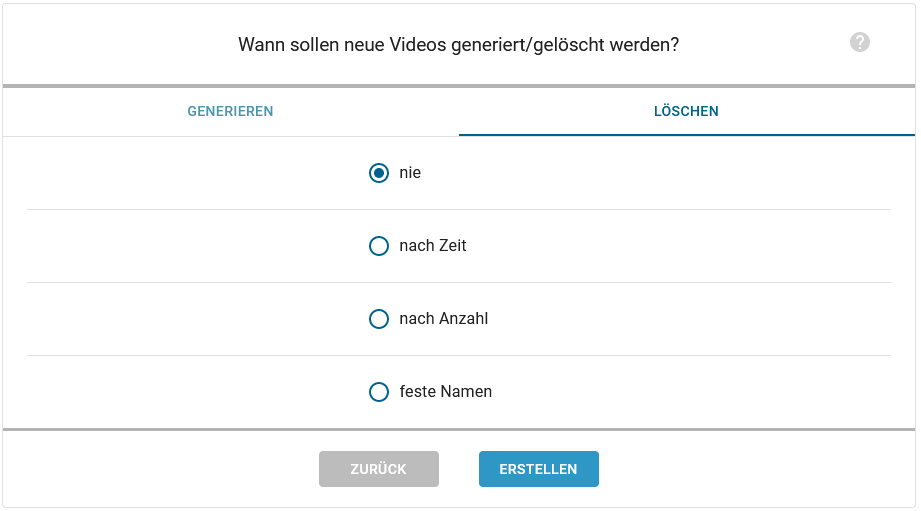

DeleteSelection¶

Auf dem zweiten Tab kann der Benutzer auswählen, wann die generierten Videos wieder gelöscht werden sollen.

Dazu gibt es folgende Optionen:

nie: Das Video wird nie gelöscht.

nach Zeit: Das Video wird nach einer ausgewählten Anzahl an Tagen und Stunden gelöscht

nach Anzahl: Das Video wird gelöscht, sobald eine ausgewählte Anzahl an neueren Videos generiert wurden.

feste Namen: Wie die Option „nach Anzahl“. Zusätzlich besitzt das neueste Video immer den Dateinamen: Job-Name. Ältere Videos besitzen die Dateinamen Job-Name_1, Job-Name_2, usw.

Wordpress-Plugin¶

VisuAnalytics als Wordpress-Plugin verwenden

Um die in ReactJS geschriebene Benutzeroberfläche als Wordpress-Plugin zu realisieren, muss zuerst ein Production Build erstellt werden. Dieses Production Build komprimiert den ReactJS-Code in vier JavaScript-Dateien.

Danach muss eine php-Datei geschrieben werden, welche aus den Dateien des Production Builds, das Wordpress-Plugin generiert.

Der Aufbau der visuanalytics.php-Datei wird im folgenden genauer erläutert.

Anlegen einer Wordpress Menü-Seite¶

Damit das Plugin in Wordpress angezeigt wird, muss zuerst eine neue Menü-Seite erstellt werden.

add_menu()

Zuerst wird eine Variable für die Seite angelegt, sowie eine für das Icon, welches daneben auftauchen soll.

global $va_settings_page;
$icon = plugins_url('images/icon.png', __FILE__);

Daraufhin wird die Seite mithilfe der von Wordpress bereitgestellten Funktion add_menu_page der Variablen $va_settings_page zugewiesen.

add_menu_page('VisuAnalytics', 'VisuAnalytics', 'manage_options', 'visuanalytics-settings', 'visuanalytics_settings_do_page', $icon);

Da React seine Komponenten immer in den einen div-Container mit der id root rendert, muss der Menü-Seite noch ein solcher Container als HTML übergeben werden. Dazu wird der Methode add_menu_page als fünfter Parameter eine Funktion übergeben, welche diesen div-Container übergibt.

function visuanalytics_settings_do_page() {
  ?>
      <div id="root" />
  <?php
}

Laden der JavaScript-Dateien in Wordpress¶

add_va_scripts

Zuerst werden alle JavaScript-Dateien aus dem Production Build in $files gespeichert.

  $files = glob(plugin_dir_path( __FILE__ ) . "/src/js/*.js");

Daraufhin wird jeder JavaScript-Datei der basename und der Pfad entnommen.

 foreach ($files as $file) {
	  $file_name = basename($file, ".js");
	  $file_url = plugins_url("src/js/" . basename($file), __FILE__);
      ...
  }

Mithilfe dieser beide Informationen werden dann die JavaScript-Dateien mithilfe der Funktion wp_enqueue_script in Wordpress geladen.

  wp_enqueue_script($file_name, $file_url, array (), '', true);

init_va_menu

Um die Methode add_va_scripts auszuführen, wird in der Methode init_va_menu die von Wordpress bereitgestellte Methode add_action aufgerufen. Diese lädt entgültig die JavaScript-Dateien in das Wordpress-Plugin.

function init_va_menu() {
  add_action( 'admin_enqueue_scripts', 'add_va_scripts' );
}

Probleme mit dem Wordpress eigenen Style¶

Nach dem Laden der Dateien hatten wir das Problem, dass der Style mancher Komponenten wie z.B. der Input-Felder vom Wordpress-Style überschrieben wurden.

Um dies zu beheben, haben wir in dem Entwicklertools des Browsers rausgesucht, welche Styles geladen werden und diese nacheinander entfernt, um zu sehen, welcher unser Design überschreibt.

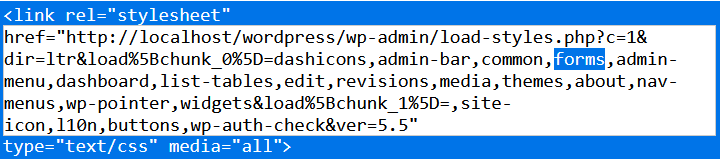

Dabei ist uns aufgefallen, dass forms unser Design verändert. Daher haben wir mit wp_deregister_style diesen Style für unser Plugin deaktiviert.

wp_deregister_style("forms");
wp_enqueue_style("forms", 'common');

Eine geneuere Dokumentation der Wordpress-Methoden finden Sie hier

Web-API¶

Für die Kommunikation zwischen Frontend und Server werden folgende API-Endpunkte bereitgestellt:

Endpunkt	Request-Method	Request-Body	Beschreibung
/add	POST	Job-Informationen im JSON-Format	Legt einen neuen Job an, indem er in der Datenbank gespeichert wird.
/remove/\<job_id>	DELETE	-	Entfernt den Job mit der ID \<job_id>, indem er ihn aus der Datenbank löscht.
/edit/\<job_id>	PUT	Bearbeitete Job-Informationen im JSON-Format	Ändert die Einstellungen des Jobs mit der ID \<job_id>, indem die entsprechenden Datenbankeinträge angepasst werden.
/jobs	GET	-	Die Response enthält eine Liste aller angelegten Jobs im JSON-Format.
/topics	GET	-	Die Response enthält eine Liste aller zur Verfügung stehenden Themen im JSON-Format.
/params/\<topic_id>	GET	-	Die Response enthält Informationen zu den Parametern, die für das Thema mit der ID \<topic_id> zur Verfügung stehen, im JSON-Format.
/logs	GET	-	Die Response enthält eine Liste aller Log-Einträge, die zu den angelegten Jobs gehören, im JSON-Format.
/topic	PUT	JSON-Datei	Legt ein neues Thema an, indem die übermittelte JSON-Datei im resources/steps-Ordner gespeichert wird und ein entsprechender Datenbankeintrag gemacht wird.
/topic/\<topic_id>	GET	-	Die Response enthält die JSON-Datei zu dem Thema mit der ID \<topic_id>.
/topic/\<topic_id>	DELETE	-	Löscht die JSON-Datei des Themas mit der ID \<topic_id> und entfernt den entsprechenden Datenbankeintrag.

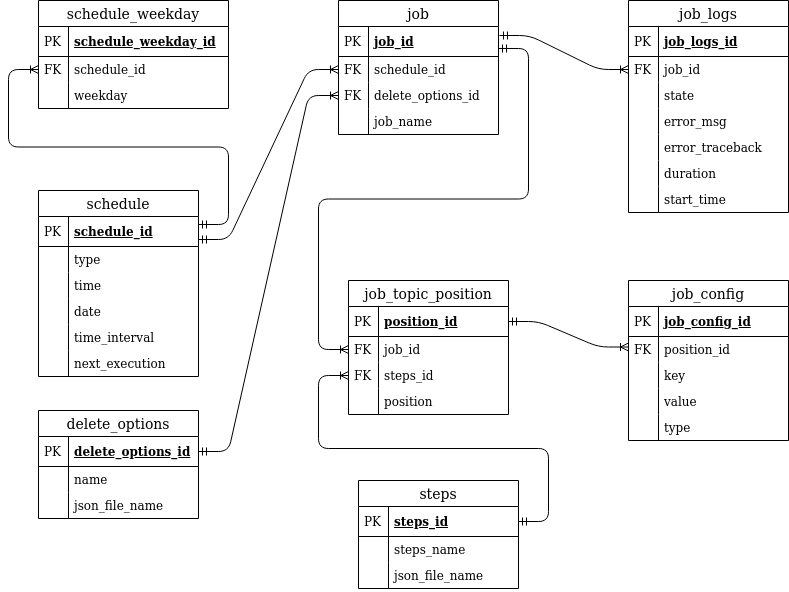

Datenbank¶

Für die Datenbank wird eine SQLite-Datenbank verwendet.

(Eine spätere Anbindung an einen SQL-Server ist aber einfach möglich.)

Die Tabelle job beinhaltet einen Job für eine Videoreihe. Sie enthält die ID des Themas, zu dem der Job Videos generieren soll, einen Job-Namen, eine Schedule-ID, welche auf die schedule-Tabelle verweist sowie eine Delete-Options-ID, welche auf die delete_options-Tabelle verweist.

In der Tabelle schedule wird der Zeitplan gespeichert, nach dem der Job ausgeführt werden soll. Beispiel: Wenn der Job täglich um 12:00 Uhr ausgeführt werden soll, steht in der Datenbank:

type = „daily“,
date = null,
time = 12:00,
time_interval = null,
next_execution = null

Falls der type „weekly“ ist, werden separat in der schedule_weekday-Tabelle die Wochentage gespeichert, an denen der Job auszuführen ist.

In der Tabelle delete_options wird gespeichert, wann generierte Videos wieder gelöscht werden sollen.

Da zu einem Job mehrere Themen gehören können, wird in der Tabelle job_topic_position gespeichert, welche Themen zu einem Job gehören und in welcher Reihenfolge sie in dem generierten Video aneinandergehängt werden sollen.

In der Tabelle job_config werden die Konfigurationswerte, die bei der Ausführung des Jobs verwendet werden, gespeichert. Diese bestehen aus Key/Value-Paaren, wobei zu jedem Paar der zugehörige Datentyp gespeichert wird. Da zu einem Job mehrere Themen gehören können, verweist diese Tabelle nicht direkt auf die job-Tabelle, sondern auf die job_topic_position-Tabelle - nur so kann im Nachhinein wieder ermittelt werden, zu welchen Themen welche Parameterwerte gehören.

Die job_logs-Tabelle enthält Log-Informationen zu mindestens ein mal ausgeführten Jobs.

Die steps-Tabelle enthält die zur Verfügung stehenden Themen und verweist auf die entsprechenden JSON-Konfigurations-Dateien.

Scheduler¶

Der Scheduler prüft minütlich, ob ein neuer Job ausgeführt werden soll (Abbildung 10).

Es gibt zwei Varianten des Schedulers. Der JsonScheduler prüft anhand einer Json-Datei, ob ein Job ausgeführt werden soll. Der DbScheduler hingegen entnimmt die Informationen einer Datenbank und prüft anhand dessen, ob ein Job ausgeführt werden soll.

start()
Diese Methode startet den Scheduler.

_check_all()
Nachdem der Scheduler gestartet wurde, wird in dieser Methode jede Minute geprüft, ob ein Job auszuführen ist. Ist dies der Fall, so wird die Methode \_start_job() aufgerufen.

_start_job()
Diese Methode startet den Job in einem neuen Thread.

StepData¶

StepData ist die Daten-Klasse, die alle Daten zur Laufzeit speichert. Außerdem stellt sie Hilfsfunktionen bereit, welche die Verwendung der Daten erleichtern. Eine Auflistung aller Funktionen befindet sich in der Technichen Dokumentation.

Themenkonfiguration¶

Um die Themen der Videos leicht erweiterbar zu machen, werden diese als JSON-Dateien definiert. Diese enthalten gewissermaßen eine Anleitung dafür, welche Daten von den APIs bezogen werden und wie daraus dann ein Video generiert werden soll.
Dieser Ansatz ermöglicht es zum einen, ein neues Thema hinzuzufügen, indem einfach eine neue JSON-Datei mit der entsprechenden Konfiguration geschrieben wird, und zum anderen die Konfiguration für bestehende Themen anzupassen (z.B. wenn API-Anfragen auf Änderungen der API angepasst werden müssen).

Eine genaue Beschreibung der Konfigurationsdatei befindet sich hier.

Im Folgenden werden die verschiedenen Abschnitte der Konfigurationsdatei anhand der vordefinierten Themen beschrieben. Fals Fragen beim Lesen auftreten, sei geraten, in die oben verlinkte Anleitung zu schauen.

API¶

Für die API-Anfragen gibt es folgende Möglichkeiten:

request
Fragt einmal die gewünschten Daten einer API ab.

request_multiple
Fragt für einen variablen Key mehrere Male gewünschte Daten einer API ab.

request_multiple_custom
Fragt unterschiedliche Daten einer API ab.

Eine genaue Beschreibung der einzelnen Typen befindet sich hier.

Für die Wetterberichte werden die folgenden API-Typen verwendet:

API-Typ	Beschreibung
request_multiple	Anfrage für die Wetterdaten von mehreren Städten
request	Anfrage für die Wetterdaten von einer Stadt

Für den Fußballbericht werden die folgenden API-Typen verwendet:

API-Typ	Beschreibung
request_multiple_custom	Anfrage für mehrere unterschiedliche Daten, die jeweils noch andere Parameter haben.
request	Anfrage, um z.B. die Tabelleneinträge oder die Spielergebnisse eines Spieltages abzufragen.
request_memory	Zugriff auf in der internen Datenbank abgespeichertes Dictionary

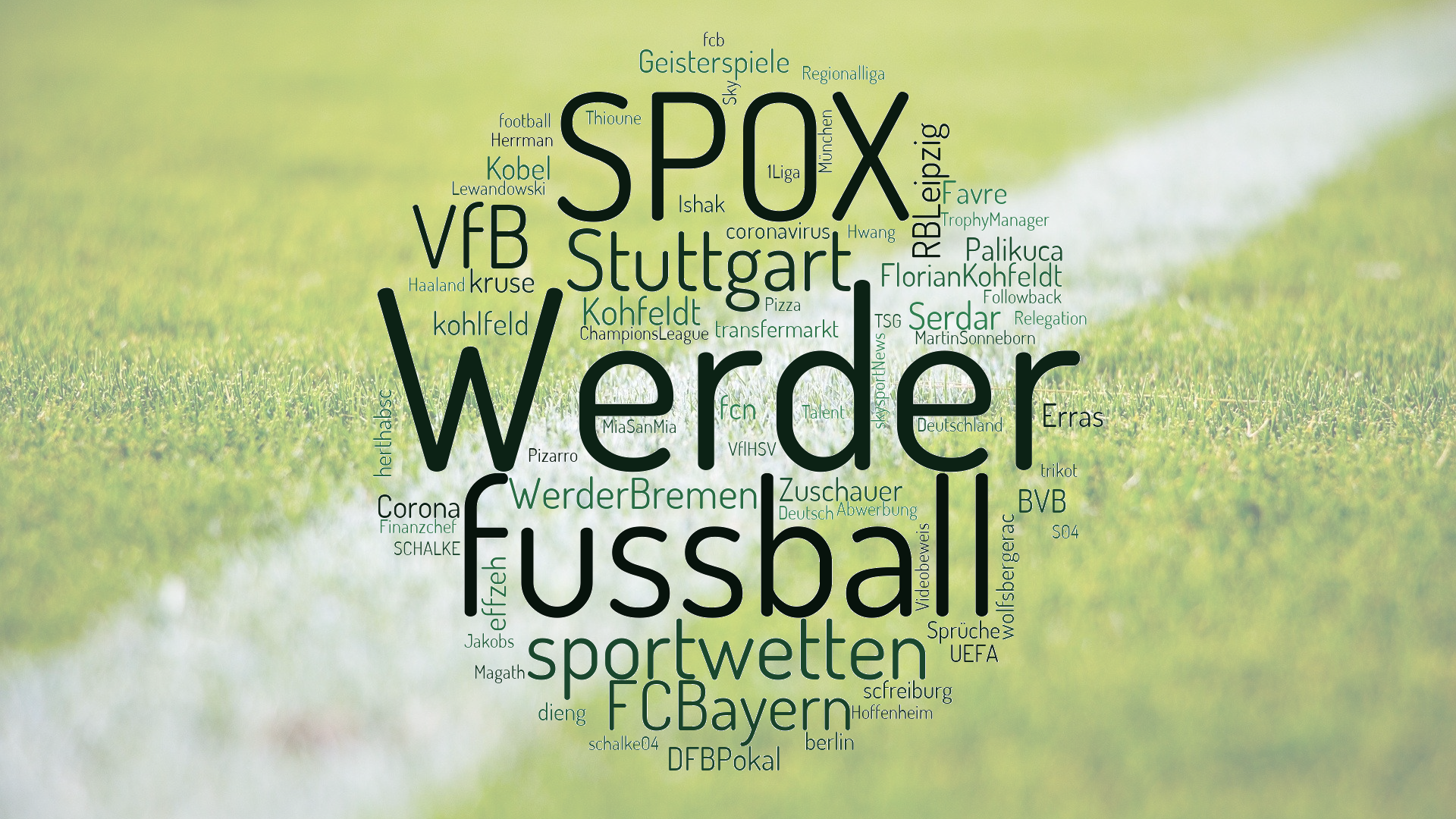

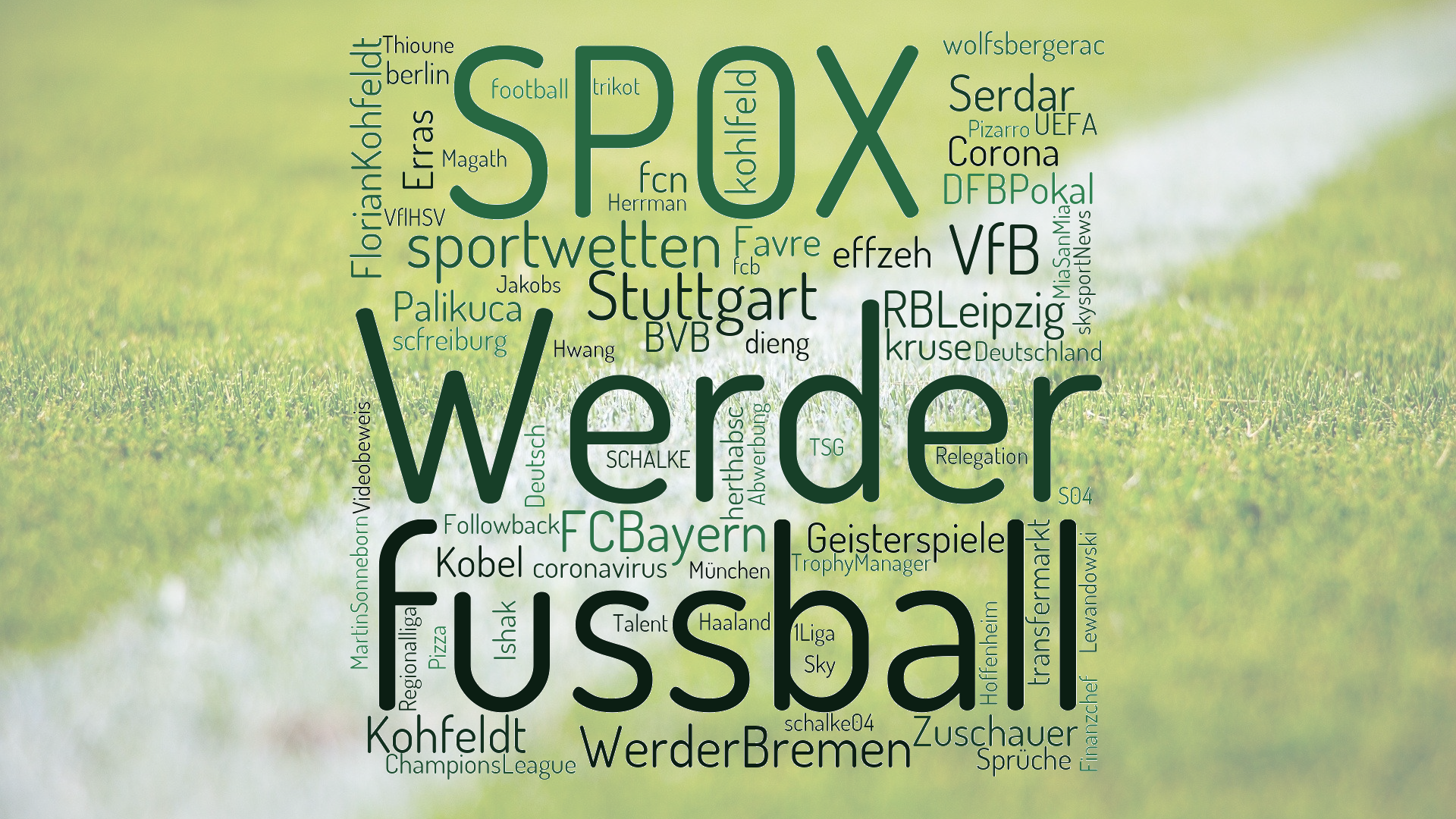

Für die Twitter-Wordcloud werden die folgenden API-Typen verwendet:

API-Typ	Beschreibung
request	Anfrage für die Twitter-Daten zu einem Thema

Transform¶

Mit den transform-Typen werden Funktionen implementiert, mit denen man die aus den API-Request erhaltenen Daten transformieren kann.

Eine genaue Beschreibung aller transform-Typen befindet sich hier

Wetterbericht
Für den Wetterbericht werden folgende Funktionen verwendet:

transform-Typ	Beschreibung
transform_dict	Führt alle angegebenen `transform`-Funktionen für alle Werte eines Dictionaries aus.
select	Entfernt alle Keys, die nicht in `relevant_keys` stehen aus dem Dictionary.
select_range	Entfernt alle Werte aus `array_key`, die nicht in `range` sind.
transform_array	Führt alle angegebenen `transform`-Funktionen für alle Werte eines Arrays aus.
calculate(round)	Rundet gegebene Werte auf eine gewünschte Nachkommastelle.
append	Speichert den Wert unter `key` in einem Array.
calculate(ms_to_kmh)	Wandelt die gegebenen Werte mit der Einheit m/s in km/h pro Stunde um -> Multiplikation mit 3.6
add_symbol	Fügt ein Zeichen, Symbol, Wort oder einen Satz zu einem Wert hinzu.
replace	Ersetzt ein Zeichen, Symbol, Wort, einen Satz oder eine ganzen Text in einem String.
date_weekday	Wandelt das angegebene Datum in den jeweiligen Wochentag um.
timestamp	Wandelt einen UNIX-Zeitstempel in ein anderes Format um.
wind_direction	Wandelt einen String von Windrichtungen um (geht nur für dieses Format und nur für die Weatherbit-API).
translate_key	Setzt den Wert eines Keys zu einem neuen Key als Wert für die JSON (wählt aus dict einen Code als Key und gibt dazu den Value aus).
choose_random	Wählt einen Text aus mehreren gegebenen Texten aus.
date_now	Generiert das heutige Datum und gibt es im gewünschten Format aus.

Für den deutschlandweiten Wetterbericht werden die Wetterdaten von 19 Städten abgefragt, um eine Tendenz für die Durchschnittswerte an einem Tag zu berechnen.
Dafür wird die transform-Funktion transform_dict verwendet. Mithilfe dieser Funktion kann in der JSON-Datenstruktur ein neuer Dictionary-Eintrag generiert werden, in dem Zusammenfassungen von Daten aus allen 19 Anfragen zu einem bestimmten Datum berechnet werden.
Zunächst werden z.B. alle maximalen Temperaturwerte für einen Tag von allen Städten in einem Array gespeichert. Mit der calculate_mean-Funktion wird aus diesem Zahlen-Array der Mittelwert berechnet und anstelle des Arrays in das Dictionary geschrieben. Außerdem kann z.B. auch der Minimal- und Maximalwert eines Arrays anstelle des Arrays zu einem Key in dem Dictionary abgespeichert werden.
Mit calculate_mode wird das am häufigsten in einem Array vorkommende Element anstelle des Arrays gespeichert.

Fußball-Bundesliga

Nachdem die Weatherbit-API erfolgreich implementiert wurde, wurde sich um die Einbindung einer neuen API gekümmert. Die neue API ist die openligadb-API.
Genauer genommen wurde zunächst die Darstellung der Fußball-Bundesliga-Ergebnisse in einem Video umgesetzt. Die zuvor implementierten Funktionen konnten größtenteils übernommen werden.

Für die API-Anfrage wurde die Funktion request_multiple_custom (ruft die Funktion request mehrmals) verwendet, die zuvor noch keine Verwendung gefunden hatte. Nun sollten nämlich die Tabelle der Bundesliga und die Spiele des aktuellen Spieltages abgefragt werden, dies sind bei der API zwei verschiedene einzelne Requests. Außerdem wurde eine weitere Funktion für die API-Anfragen implementiert: request_memory. Diese wird dafür benötigt, zuvor abgefragte Requests zu speichern.
Bei openligadb war das Problem, dass man nur die aktuelle Tabelle abfragen konnte und keine vorherigen. Vorherige Spieltage waren allerdings kein Problem. Die vorherigen Tabellen werden dafür benötigt, um Veränderungen zwischen der vorherigen und der aktuellen Tabelle visualisieren zu können. Wenn sich zum Bespiel eine Mannschaft auf der Tabelle um einen Platz verbessert oder verschlechtert hat, kann man dies mithilfe von Pfeilen oder einem anderen dazugehörigen Text darstellen.

Die zuvor implementierten transform-Funktionen konnten größtenteils übernommen werden. Einige wurden verallgemeinert, ergänzt, entfernt oder zusammengefügt zu einer Funktion. Nachdem die verbesserten Funktionen getestet wurden, wurden die Änderungen auch in den JSON-Dateien der Wetterberichte eingepflegt.

Folgende transform-Funktionen wurden verwendet:

transform-Typ	Beschreibung
alias	Erstzt einen Key durch einen neuen Key.
transform_array	Führt alle angegebenen `transform`-Funktionen für alle Werte eines Arrays aus.
select	Entfernt alle Keys, die nicht in `relevant_keys` stehen, aus dem Dictionary.
date_weekday	Wandelt das angegebene Datum in den jeweiligen Wochentag um.
option	Führt die aufgeführten `transform`-Funktionen aus, je nachdem ob ein bestimmter Wert `true` oder `false` ist.
compare	Vergleicht zwei Werte miteinander.
random_string	Wählt einen Text aus mehreren gegebenen Texten aus.
calculate subtract	Die jeweiligen Werte, die in subtract stehen, werden von den Werten, die in key stehen, subtrahiert.
copy	Kopiert einen Wert zu einem neuen Key.
delete	Löscht die angegebenen Keys aus den Daten.

Folgende Änderungen wurden durchgeführt, um die Funktionen allgemeiner und modularer zu gestalten:

ms_to_kmh wurde zu calculcate_multiply.
Mit dieser Funktion kann man beliebige Einträge von Arrays miteinander mulitplizieren oder Array-Einträge immer mit einer bestimmten Zahl oder einfach zwei Zahlen miteinander.

Außerdem wurden calculate_divide, calculate_subtract und calculate_add hinzugefügt, um alle vier Hauptrechenarten abzudecken.

Beispiel:

"500": {"1": "Text1", "2": "Text2"}

Man musste immer genau diese Anzahl an Key/Value-Paaren eintragen, um die Funktion nutzen zu können.

Dies wurde so geändert, dass dort ein Dictionary mit

"key": ["Array"]

anstelle von

"key": {"key": "Dictionary"}

steht und man aus diesem Array zufällig einen Text auswählen kann, egal wie viele Einträge das Array hat.

Beispiel:

"500": ["Text1", "Text2"]

Diese Funktion (choose_random) wurde zu random_string umbenannt und man kann entweder ein Dictionary oder ein Array einfügen, aus dem ein Value per Zufall ausgewählt werden soll und unter einem neuen Key in der JSON abgespeichert wird.

Bei allen Funktion, mit denen das Datumsformat geändert werden kann, wurde ergänzt, dass man z.B. aus 05. Mai -> 5. Mai machen kann, wenn zeropaded_of auf True gesetzt wird. Dieser Key ist optional.

Die Funktionen option und compare wurden neu hinzugefügt.
Bei option wird überprüft, ob ein gewisser Wert True oder False ist und je nachdem, werden unterschiedliche Funktionen durchgeführt.
Bei compare werden zwei Werte miteinander vergleichen. Je nachdem ob ein Wert gleich, größer oder kleiner als der andere Wert ist, werden unterschiedliche Funktionen durchgeführt.

Zudem wurden die Funktionen copy und delete implementiert.
copy dient dazu, einen Wert von einem Key zu einem anderen Key zu kopieren.
Die Funktion delete dient dazu, Werte mit dem dazugehörigen Key aus der Datenstruktur zu entfernen, falls diese nicht mehr benötigt werden.

Bemerkung

Mit der JSON-Konfigurationsdatei kann aktuell nur ein Video zur 1. Fußball-Bundesliga erstellt werden. Wenn die neue Saison anfängt, können auch Videos zur 2. Fußball-Bundesliga erstellt werden.

Aktuell können die Testdaten nur zur Generierung eines Videos zur 1. Fußball-Bundesliga erstellt werden, da keine Testdaten zur 2. Fußball-Bundesliga vorliegen.

Bei der Erstellung des Videos zur 1. Fußball-Bundesliga kann aktuell nur der Spielplan für den 1. Spieltag dargestellt werden, die Tabelle ist zunächst nur alphabetisch sortiert. Bei der Erstellung des Videos zur 2. Fußball-Bundesliga tritt ein Fehler auf, da in openligadb noch nicht alle Mannschaften aufgeführt sind. Wenn der 1. Spieltag allerdings gespielt wurde, sollte auch ein Video der 2. Fußball-Bundesliga erstellt werden können.

Da die Datei football.json bisher nur auf 18 Mannschaften ausgelegt ist, können keine Videos zu Ligen mit mehr oder weniger Mannschaften erstellt werden. Sollen auch Videos für andere Ligen erstellt werden können, so muss dafür eine eigene JSON-Datei zusammengestellt werden.

Twitter-Wordcloud

Die Daten aus der Twitter-API werden dafür verwendet eine Wordcloud zu generieren. Um an die Daten für die Wordclouds zu kommen, werden eine oder mehrere API-Anfragen gesendet, welche die zugrundeliegenden Hashtags enthalten. Als Antwort erhält man unter anderem alle Twitter-Beiträge, in denen die gesuchten Hashtags innerhalb der letzten sieben Tage verwendet wurden. Die API-Antwort wird so verkürzt, dass sie nur noch die Hashtags enthält, die neben mindestestens einem der gesuchten Hashtags in den Posts verwendet wurden. Aus diesen Hashtags werden dann letztendlich die Wordclouds erstellt.

Mithilfe der Python-Library Wordcloud) wurde der Image-Typ Wordcloud ergänzt.
Es ist möglich, verschiedene Parameter für die Wordcloud festzulegen. Zum Beispiel kann die Wordcloud verschiedene Formen annehmen. Dafür wurden Masken für die Formen „circle“ und „square“ implementiert (siehe Images: Wordcloud).

Die zuvor implementierten transform-Typen konnten für die Erstellung eines Wordcloud-Videos größtenteils nicht weiter verwendet werden und es mussten neue transform-Typen implementiert werden. transform_array, select, append und delete konnten wiederverwendet werden.

Folgende transform-Typen wurden verwendet:

transform-Typ	Beschreibung
split_string	Teilt einen String an der Stelle, an der ein bestimmtes Trennzeichen (delimiter) im String vorkommt.
convert	Konvertiert einen Datentyp in einen anderen Datentyp.
transform_array	Durchläuft ein bestimmtes Array, um bestimmte Daten transformieren zu können.
delete	Entfernt Key/Value-Paare, die nicht relevant für die Erstellung der Wordcloud sind.
remove_from_list	Entfernt Wörter aus einer Liste.
option	transform-Typen, die durchgeführt werden, wenn ein gewisser Wert true bzw. false ist.
most_common	Zählt, wie oft ein Wort vorkommt, und sortiert diese Liste (mit bzw. ohne die Zahl).
sub_lists	Erstellt aus einer großen Liste eine oder mehrere kleinere Listen, die nur einen Teil der großen Liste repräsentieren.
to_dict	Wandelt ein Array aus Tupeln in ein Dictionary um.
length	Gibt die Länge eines Ararys bzw. einer Liste aus.
join	Erstellt aus den Elementen einer Liste einen String, indem die Elemente mit dem gewünschten Trennzeichen konkateniert werden.
select	Wählt die Key/Value-Paare aus, die relevant für die Erstellung oder die Datenverarbeitung für die Wordcloud sind.
append	Fügt den Daten weitere Key/Value-Paare hinzu.
normalize_words	Wörter, die mehrmals in einer Liste vorkommen und sich nur in Groß-/Kleinschreibung unterscheiden, werden ersetzt durch das erste in der Liste vorkommende Wort.

Wordcloud-Parameter

Es gibt verschiedene Parameter, die man beim Erstellen einer Wordcloud setzen kann. Diese betreffen u.a. die Größe der Wordcloud, den Hintergrund sowie die Schrift.
Möchte man anstatt eines einfarbigen Hintergrunds ein Bild verwenden, lässt sich dies in der JSON-Datei durch den Overlay-Typ „image“ einstellen. Die verschiedenen Parameter werden in der Dokumentation zur Themenkonfiguration genauer erläutert. Zum Teil wurden die Default-Parameter als solche übernommen (Quelle: https://www.datacamp.com/community/tutorials/wordcloud-python). Andere Default-Parameter wurden angepasst. Die Schriftart sollte die gleiche sein, wie sie in den Wetterberichten und dem Fußball-Bericht auch verwendet wurde.

Processing¶

Audio¶

Im Audio-Abschnitt können beliebig viele Texte angegeben werden, welche in Audios übersetzt werden. Eine Audio-Datei besteht in der Regel aus mehreren Parts, welche beim Programmdurchlauf dann zu einem Text zusammengesetzt werden.
In der Regel erzeugt man für jedes erstellte Bild eine Audio-Datei, d.h., wenn es Football_Image_1-Football_Image_7 gibt, so sollte es auch Football_Audio_1 bis Football_Image_7 geben. Dies dient dazu, dass im Sequence-Abschnitt jeder Audio-Datei eine Video-Datei zugeordnet werden kann. Möchte man dies anders machen, muss im Sequence-Abschnitt der Typ custom gewählt werden.

Images¶

Im Image-Part können ebenso beliebig viele Bilder generiert werden. Es gibt derzeit zwei verschiedene Image-Typen zur Bilderzeugung:

Pillow¶

Die meisten Videos in unseren Bildern werden mit dem Bildbearbeitungs-Tool Pillow erstellt.
Folgende Typen stehen zur Bildbearbeitung mit Pillow bereit:
Texte und Bilder lassen sich mithilfe der beiden overlay-Typen Text sowie Image in ein Bild einfügen.
Zusätzlich gibt es noch die Typen Image-Array und Text-Array. Diese dienen lediglich dazu, mehrere Texte/Bilder, die sich ähneln, leichter in ein Bild einzufügen.
Möchte man nur etwas auf das Bild schreiben, wenn eine Bedingung erfüllt ist, eignet hier der option- sowie der compare-Typ.

Eine genaue Beschreibung befindet sich hier

Wordcloud¶

Neben Bildern, die mithilfe von Pillow erzeugt werden, können auch Wordclouds generiert und in das Video eingebunden werden.
Der Hintergrund kann einfarbig sein, es lässt sich aber auch ein Hintergrundbild verwenden. Hierfür kann der overlay-Typ „image“ verwendet werden.

Eine Wordcloud zum Thema Bundesliga sieht folgendermaßen aus:

Abbildung 15: Wordcloud zum Thema Bundesliga (mit "figure": "circle")

Abbildung 16: Wordcloud zum Thema Bundesliga (mit "figure": "square")

Die Wörter, die zu sehen sind, sind die Hashtags, die am häufigsten neben dem gesuchten Hashtag (im obigen Fall „Bundesliga“) verwendet wurden. Das Wort, welches am häufigsten als Hashtag verwendet wurde, ist das Wort, welches am größten dargestellt ist. Das Wort, welches am seltensten als Hashtag verwendet wurde, ist das Wort, welches am kleinsten dargestellt ist.

Um das Auftauchen bestimmter Wörter in der Wordcloud zu verhindern, lassen sich Stopwords definieren. Dafür ist global eine Textdatei im resources-Ordner hinterlegt. Diese Textdatei enthält eine Liste von Stopwords, die man beim Erstellen der Wordcloud optional noch aus der Wordcloud ausschließen kann.
Zusätzlich können über das Frontend Stopwords gesetzt werden, welche nur für bestimmte Videos gelten sollen.
Des Weiteren kann eingestellt werden, dass Groß- und Kleinschreibung beim Prüfen der Stopwords keine Rolle spielen sollen.

Möchte man einen Wordcloud-Verlauf darstellen, müssen einzelne Wordclouds erstellt werden: Also das Wort, welches am häufigsten vorkommt, dann kommt das zweithäufigste Wort hinzu und so weiter. Bis am Ende eine Worcloud mit allen Wörtern dargestellt wird. Die einzelnen Wordclouds werden dann im Sequence-Schritt aneinandergehängt.

In dem Verlauf, welcher mit der twitter.json erstellt wird, werden Wordclouds mit jeweils den ersten x (x = 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, alle) Wörtern, die am häufigsten vorkommen, erstellt und aneinandergereiht.

Eine genaue Beschreibung zur Verwendung der Wordcloud befindet sich hier.
